Q345to wysokowytrzymała, nisko-stopowa stal konstrukcyjna (HSLA), szeroko stosowana w różnych gałęziach przemysłu, w tym w budownictwie, mostach, pojazdach, statkach i zbiornikach ciśnieniowych.
Na Stal GNEE, zapewniamy pełne-zakresy rozwiązań Q345. „Q” oznacza granicę plastyczności (Qu Fu), a „345” oznacza wartość plastyczności około 345 MPa. Należy zauważyć, że wartość plastyczności maleje wraz ze wzrostem grubości materiału.
Q345 oferuje doskonałe wszechstronne właściwości mechaniczne, akceptowalną wydajność w-temperaturach, wysoką plastyczność i dobrą spawalność. Nadaje się do zbiorników średniego i niskiego-ciśnienia, zbiorników na ropę, dźwigów, maszyn górniczych, elektrowni i konstrukcji w zimnych regionach (do -40 stopni).
Klasyfikacja gatunków i temperatury udaru
Podstawowa różnica pomiędzy gatunkami Q345A, B, C, D i E polega na ichtemperatura próby udarnościi wynikające z tego wymagania dotyczące energii uderzenia.
- Q345A:Nie jest wymagana próba udarności.
- Q345B:Test udarności w temperaturze pokojowej 20 stopni.
- Q345C:Test udarności 0 stopni.
- Q345D:Test udarności -20 stopni.
- Q345E:Test udarności -40 stopni.
W miarę zmiany gatunku z A na E stal wykazuje większą ciągliwość w niższych temperaturach, a dopuszczalna zawartość zanieczyszczeń (P i S) staje się coraz bardziej rygorystyczna.
Porównanie składu chemicznego (%)
Poniższa tabela szczegółowo opisuje wymagania chemiczne dla każdego gatunku. Zwróć uwagę na spadek zawartości fosforu (P) i siarki (S) wraz ze wzrostem klasy jakości:
| Stopień | C (maks.) | Mn (maks.) | Si (maks.) | P (maks.) | S (maks.) | V | Al (min) |
| Q345A | 0.20 | 1.70 | 0.55 | 0.045 | 0.045 | 0.02-0.15 | - |
| Q345B | 0.20 | 1.70 | 0.55 | 0.040 | 0.040 | 0.02-0.15 | - |
| Q345C | 0.20 | 1.70 | 0.55 | 0.035 | 0.035 | 0.02-0.15 | 0.015 |
| Q345D | 0.20 | 1.70 | 0.55 | 0.030 | 0.030 | 0.02-0.15 | 0.015 |
| Q345E | 0.20 | 1.70 | 0.55 | 0.025 | 0.025 | 0.02-0.15 | 0.015 |
Q345 kontra. 16Mn Steel
Q345 to nowoczesny zamiennik kilku starszych gatunków stali, w tym 12MnV, 14MnNb, 18Nb, 16MnRE, a przede wszystkim:16Mn.
Ewolucja chemiczna:Chociaż podstawowe pierwiastki są podobne, Q345 dodaje śladowe pierwiastki stopowe, takie jak wanad (V), tytan (Ti) i niob (Nb). Pierwiastki te uszlachetniają strukturę ziaren, znacznie poprawiając wytrzymałość i ogólne właściwości mechaniczne.
Dopuszczalny stres:Istnieją znaczne różnice w grupowaniu grubości pod względem granicy plastyczności pomiędzy 16Mn i Q345. Dlatego niewłaściwe jest po prostu stosowanie dopuszczalnych wartości naprężeń 16Mn dla Q345; należy zastosować nowe obliczenia oparte na grubości.
Wyższość:Q345 pozwala na zastosowanie większej grubości blachy i zapewnia doskonałą wydajność w niskich-temperaturach w porównaniu do 16Mn.

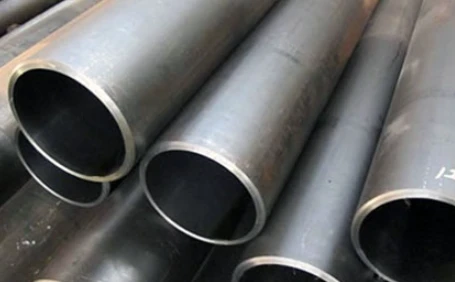

Właściwości mechaniczne rur bez szwu Q345
Niezależnie od gatunku podstawowa granica plastyczności pozostaje stała, natomiast wydłużenie nieznacznie się różni:
- Q345A/B:Wytrzymałość na rozciąganie: 490-675 MPa|Granica plastyczności: większa lub równa 345 MPa|Wydłużenie: większe lub równe 21%
- Q345C/D/E:Wytrzymałość na rozciąganie: 490-675 MPa|Granica plastyczności: większa lub równa 345 MPa|Wydłużenie: większe lub równe 22%
Granica plastyczności według grubości (przykład Q345C):
- Grubość ścianki 16-35mm: σs Większa lub równa 325 MPa
- Grubość ścianki 35-50mm: σs Większa lub równa 295 MPa
Analiza techniczna spawania stali Q345
Ekwiwalent węgla (Ceq)
Równoważnik węgla oblicza się w następujący sposób:
Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5Ceq=C+Mn/6+Ni/15+Cu/15+Cr/5+Mo/5+V/5
Dla Q345 obliczonoCeq wynosi 0,49%. Ponieważ przekracza to 0,45%, spawalność uważa się za umiarkowaną, co wymaga ścisłej kontroli procesu, aby zapobiec defektom.
Potencjalne problemy spawalnicze
- Hartowanie w-strefie wpływu ciepła (HAZ):Szybkie chłodzenie może prowadzić do powstania martenzytu, zwiększenia twardości i zmniejszenia plastyczności, co może prowadzić do pękania.
- Czułość na pękanie na zimno:Q345 jest szczególnie wrażliwy na pęknięcia zimne podczas procesu spawania.
Proces i parametry spawania
Aby zapewnić integralność konstrukcji,Stal GNEEzaleca następujący protokół spawania:
Materiały spawalnicze
Ze względu na ryzyko pękania na zimno należy stosować materiały spawalnicze o niskiej-wodorze. PolecamyE5015 (J507)elektrody, aby zapewnić, że połączenie będzie miało taką samą wytrzymałość jak metal nieszlachetny.
Kluczowe parametry
Metoda spawania:Ręczne spawanie łukiem elektrycznym (D).
Aktualna specyfikacja:Aby uniknąć gruboziarnistych struktur, wymagane jest spawanie o małych specyfikacjach. Stosuj elektrody o małej średnicy, wąskie ściegi spoiny i technikę wielo-warstwową/wieloprzejściową-.
- Warstwy 1-3: Elektroda Φ3,2 (100-130A).
- Warstwy 4-6: Elektroda Φ4,0 (120-180A).
Rozgrzewanie:
- Temperatura podgrzewania wstępnego: T0=100−150∘C;T0=100−150∘C;
- Temperatura międzyściegowa: Ti Mniejsza lub równa 400∘C;Ti Mniejsza lub równa 400∘C
Obróbka cieplna po-spawie (PWHT):Aby zmniejszyć naprężenia szczątkowe i zawartość wodoru, podgrzać do 600–640∘C przez 2 godziny (dla grubości płyty 40 mm), przy szybkości ogrzewania/chłodzenia 125∘C/h
Sekwencja spawania w terenie i kontrola jakości
- Przygotowanie:Przygotowanie rowka i podgrzewanie przez 30 minut.
- Spawanie symetryczne:Dwóch spawaczy powinno pracować symetrycznie od środka do boków, aby zapobiec odkształceniom.
- Żłobienie wsteczne:Po zespawaniu strony wewnętrznej (warstwy 1-3) wykonać żłobienie łukowe od tyłu. Przed spawaniem zewnętrznej strony zeszlifuj do metalicznego połysku.
- Sterowanie kierunkowe:Dla każdej kolejnej warstwy odwrócić kierunek spawania; przesunąć złącza o 15-20 mm.
- Kontrola:Wszystkie połączenia muszą zostać poddane 100% testom ultradźwiękowym (UT).
Wniosek
Dzięki wdrożeniu tych rygorystycznych standardów spawania i doboru materiałów projekty wykorzystujące stal Q345 mogą osiągnąć 100% wskaźnik kwalifikacji w-badaniach nieniszczących. Q345 pozostaje najlepszym wyborem do zastosowań-o wysokiej wytrzymałości, gdzie najważniejsza jest trwałość i odporność na niskie-temperatury.
W sprawie płyt i rur ze stali premium Q345A-E skontaktuj się z firmą GNEE Steel już dziś.
Czemu odpowiada stal Q345?
Q345 można również zastąpić równoważnymi materiałami, m.inA572 klasa 50 USA ASTM, Q355 Chiny GB/T i SPFC 590 Wietnam/Japonia JIS. Granica plastyczności Q345 to miejsce, w którym materiał zaczyna odkształcać się plastycznie. Przed uderzeniem w odkształcenie powróci do swojego pierwotnego kształtu po usunięciu naprężeń.
Czym jest stal Q345R odpowiadająca normie ASTM?
ASTM A516/A516M klasa 70
Q345R jest szeroko stosowaną stalą niskostopową do budowy zbiorników ciśnieniowych w ChinachStal średniowęglowa ASTM A516/A516M klasy 70. Płyty Q345R nazywane są czasami stalowymi płytami zbiorników ciśnieniowych.
Jaka jest różnica między Q235 a Q345?
Q235B: Charakteryzuje się niższą zawartością manganu (Mn) (zwykle 0,30–0,70%) i ściśle kontrolowaną zawartością węgla (C), co pozwala zachować doskonałą spawalność. Q345: Zawiera wyższą zawartość manganu (1,00–1,60%) i mikro-pierwiastków stopowych, takich jak wanad (V), niob (Nb) lub tytan (Ti).
Jaka jest różnica między Q345B i Q345R?
1. Materiał Q345B: Jest to stal stopowa o niskiej zawartości węgla (ok<0.2%), with good comprehensive performance, good low temperature performance, cold stamping performance, welding performance and machinability.
2. Materiał Q345R: Jest to specjalna płyta do zbiorników ciśnieniowych o granicy plastyczności 345 MPa.
Jakie są właściwości materiału Q345R?
Q345R to połączenie 16Mng, 19 Mng i GB6654-1996 oraz GB150 o specyfikacjizakres grubości wynosi 3 ~ 200 mm. Wartość graniczna wytrzymałości na rozciąganie przy niskiej zawartości węgla i normie wynosi nie więcej niż 540Mpa i ma dobrą spawalność, w typowych warunkach pęknięcia na zimno i na gorąco nie są łatwe do utworzenia.
Jaka jest różnica między stalą Q345 a stalą Q355?
Po pierwsze, jeśli chodzi o skład chemiczny,Stal q355 ma wyższą zawartość krzemu i niższą zawartość fosforu i siarki niż stal q345. Te niewielkie różnice mogą mieć wpływ na właściwości obróbki cieplnej i odporność stali na korozję.
