Profil Stalowy
Co to jest stal profilowa?
Stal profilowa, znana również jako stal konstrukcyjna, to kształtowniki ze stali konstrukcyjnej walcowane, ciągnione lub prasowane w spójne-przekroje poprzeczne, powszechnie stosowane w budownictwie, infrastrukturze i maszynach ze względu na ich wytrzymałość, trwałość i wszechstronność. Typowe typy obejmują belki dwuteowe, kątowniki, ceowniki (PFC) i kształtowniki zamknięte (SHS/RHS/CHS). Produkowane są powszechnie w odcinkach o długości 6 m lub 12 m.
Pobierz: Tabela teoretycznych ciężarów profili stalowych (PDF/Excel)
GNEE STEEL jest jedną z największych hurtowni wyrobów stalowych w Chinach. Specjalizujemy się w handlu:
Profile stalowe w kolorze czarnym
Profile stalowe ocynkowane
Profile-formowane na zimno
Płaski pasek
Kwadratowy pasek
Okrągły pasek
Kąt
Równoległy kanał kołnierzowy (PFC)
Uniwersalny promień
Sekcja C-
Rura – Sekcja pusta okrągła (CHS)
Kwadratowa sekcja pusta (SHS)
Sekcja pusta prostokątna (RHS)
Porównanie mikrostruktury w wewnętrznym obszarze zaokrąglonym pomiędzy spawaną-belką H a-walcowaną na gorąco belką H-
Porównanie stali-walcowanej na gorąco w kształcie kapelusza i stali spawanej-w kształcie kapelusza
Duża linia produkcyjna-belek H
Zakres rozmiarów belek dwuteowych- obejmuje 200–800 mm.
Mała linia produkcyjna-belek H
Zakres specyfikacji produktów z-belkami H wynosi 100 ~ 400 mm
Linia produkcyjna-lekkiej belki H
Specyfikacja produktu-H-beam wynosi 100 - 250mm, kanał 100 ~ 250mm, kąt 90 ~ 180mm.
U-belka górnicza,-belka dwuteowa, stal kątowa, stal kanałowa

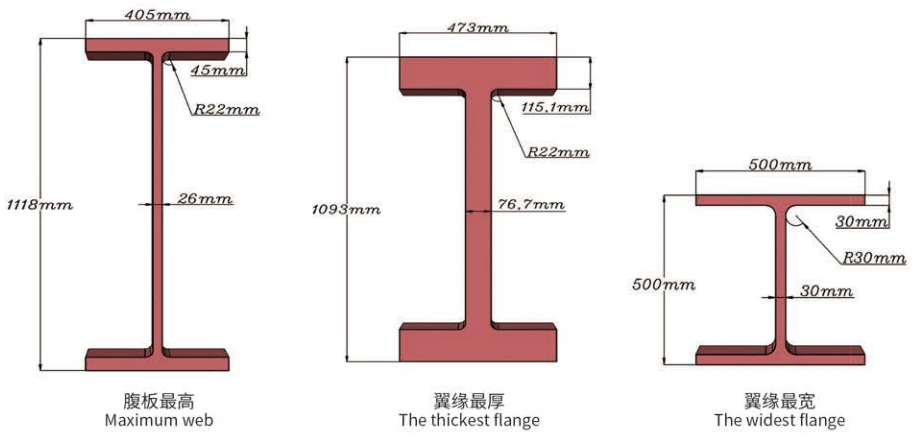

Produkty o ekstremalnych specyfikacjach
Walcowana na gorąco stal profilowa-na potrzeby konstrukcji naftowych i gazowych oraz inżynierii oceanicznej
| Standard | Stopień | Kategoria produktu | Funkcje i zastosowania |
| Pytanie/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
Belka H
Stal kątowa
Stal kanałowa
|
Charakterystyczny: Uwierzytelnione przez GL i CCS; spełnia normy JIS G3106 i API RP2A klasa II odporność na niskie-temperatury; Belki H-testowane zgodnie z JIS G0901.
Aplikacja: Stosowany głównie w morskich platformach wiertniczych.
|
| Umowa techniczna dotycząca projektu wiertnicy Nabors X | Q345EJ, Q345EJ-T1 |
Charakterystyczny: Wysokie wymagania dotyczące aluminium rozpuszczalnego w kwasach; testowanie zgodnie z ASTM A370; doskonała wytrzymałość i spawalność.
Aplikacja: Do wykonywania morskich platform wiertniczych (zgodnie z tekstem obrazu). |
|
| GB 712* |
A,B,D,E AH32, DH32, EH32, FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Charakterystyczny: Doskonała wytrzymałość i spawalność; opcjonalny kierunek grubości (kierunek Z-) wymagania dotyczące wydajności.
Aplikacja: Do produkcji statków oceanicznych, przybrzeżnych i śródlądowych, łodzi rybackich oraz konstrukcji/części inżynierii oceanicznej. |
|
| GB/T 1591* | Q355ME, Q390D, Q390ME, Q420C, Q420MD, Q420ME, Q460ME, Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| GOST 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32, DH32, EH32, FH32 AH36, DH36, EH36, FH36 AH40, DH40, EH40, FH40 |
Q/MGB 455-2015 Walcowana na gorąco stal o przekroju H do morskiej platformy wiertniczej
|
Stopień)
|
Granica plastyczności (MPa) |
Wytrzymałość na rozciąganie (MPa) |
Wydłużenie (%) |
-20 stopni energii udarności poprzecznej (J) |
| SM400B |
≥245(>5-16mm) Większy lub równy 245 (16-40 mm) |
400~520 |
≥18(>5-16mm) ≥22(>16-40mm) |
Większe lub równe 20 |
| SM490B |
≥325(>5-16mm) Większy lub równy 315 (16-40 mm) |
490~610 |
≥17 >5-16mm) ≥21(>16-40mm) |
Większe lub równe 34 |
| SM490YB |
≥365(>5-16mm) Większy lub równy 355 (16-40 mm) |
490~610 | ≥15>5-16mm) ≥19(>16-40mm) |
Większe lub równe 34 |
| Q355D |
≥355(>5-16mm) Większy lub równy 345 (16-40 mm) |
470~630 | Większe lub równe 21 | Większe lub równe 34 |
Projekt wiertnicy Nabors X z umową techniczną na-walcowaną na gorąco belkę H-Q345E
| Stopień | Granica plastyczności (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) | Udarność wzdłużna KV8 (J) | Gięcie na zimno |
| Q345EJ |
Większy lub równy 345 (mniejszy lub równy 16 mm) ≥335 (>16mm) |
470~630 |
Większy lub równy 21 (A50mm) Większy lub równy 18 (A200mm) |
-45 stopni Większe lub równe 34 |
D=2a (t mniejszy lub równy 16 mm) D=3a (t>16mm) |
| Q345EJ-T1 |
Większy lub równy 345 (mniejszy lub równy 16 mm) ≥335 (>16mm) |
470~630 |
Większy lub równy 21 (A50mm) Większy lub równy 18 (A200 mm) |
-40 stopni Większe lub równe 34 |
Inny gatunek do konstrukcji inżynierii naftowej i gazowej oraz oceanicznej
| Standard | Stopień | Granica plastyczności (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) | udarność energia (J) | |
| EN 10025-3 | S275NL | Większe lub równe 275 | 370~510 | Większe lub równe 24 | -40 stopni | Większe lub równe 31 |
| S355NL | Większe lub równe 355 | 470~630 | Większe lub równe 22 | -40 stopni | Większe lub równe 31 | |
| EN 10225 | S355G11+M | Większe lub równe 355 | 460~620 | Większe lub równe 22 | -40 stopni | Większe lub równe 50 |
| S355G11+N | ||||||
| S355G12+M | -40 stopni | Większy lub równy 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Większe lub równe 420 | 500~690 | Większe lub równe 19 | -40 stopni | 60 | |
| S420G4+M | -40 stopni | 60* |
Uwaga: * Próba udarności poprzecznej Charpy’ego V-z karbem.
Produkt ten był szeroko stosowany w projektach budowy morskich platform wiertniczych i maszynach wiertniczych.
Normy i gatunki stali sekcji polowej mostu)
| Standard | Stopień | Kategoria produktu | Funkcje i zastosowania |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
Belka H-
Stal kątowa
Stal kanałowa |
Charakterystyczny: Ma wysoką wytrzymałość, ciągliwość i może wytrzymać obciążenie i uderzenia taboru, a także ma dobrą odporność na zmęczenie, wytrzymałość w niskich temperaturach, odporność na korozję atmosferyczną, dobre właściwości spawalnicze i niską wrażliwość na karb.
Aplikacja: Używany głównie do budowy mostów kolejowych i autostradowych.
|
| GB/T 714 |
Q345qC, Q345qD, Q345qE, Q370qC, Q370qD, Q370qE Q420qC, Q420qD, Q420qE, Q460C, Q460D, Q460E |
||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN490B, SN490C | ||
| JIS G3106 |
SM400C, SM490A, SM490C, SM490YA, SM520B, SM520C, SM570 |
||
| EN 10025-3 | S275N, S275NL, S355N, S355NL, S420N, S420NL | ||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML S420M, S420ML, S460M, S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50 W [HPS 345 W], HPS 70 W [HPS 485 W] HPS 100 W [HPS 690 W] |
Stalowa sekcja polowa mostuPrzykłady zastosowań produktów
Belka-walcowana na gorąco-do ram samochodowych (dostępne gatunki, kategorie i zastosowania)
| Stopień | Specyfikacja | Standard dostawy | Funkcje i zastosowania |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Umowa technologiczna |
Charakterystyczny: Wysoka wytrzymałość, rygorystyczne wymagania dotyczące odchyleń wymiarowych i krzywizny.
Aplikacja: Głównie do produkcji naczep, przyczep kontenerowych i belek kriogenicznych do cystern. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Charakterystyczny: Lekka-ciężar i-wytrzymałość-walcowana na gorąco belka H-o ścisłych odchyleniach wymiarowych i dobrych wymaganiach dotyczących jakości powierzchni.
Aplikacja: Stosowany głównie do wszystkich rodzajów-naczep (w tym płaskich, skrzyniowych, cystern itp.), belek wzdłużnych ram o specjalnym-zastosowaniu.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Właściwości mechaniczne i technologiczne
| Stopień | Granica plastyczności (MPa)ReL |
Wytrzymałość na rozciąganie Rm (MPa)
|
Wydłużenie A/%
|
Podłużna energia uderzenia | Próba zginania na zimno w temperaturze 180 stopni | |
| Temperatura (stopnie) | KV2 (J) | |||||
| MGL470B | Większe lub równe 345 | 470~630 | Większe lub równe 21 | Normalna temperatura | Większe lub równe 34 | d=2a |
| MGL510C | Większe lub równe 400 | 510~660 | Większe lub równe 19 | 0 | Większe lub równe 34 | d=2a |
| A572 (Gr50) | Większe lub równe 345 | Większe lub równe 450 | Większe lub równe 18 | - | - | |
| A572 (Gr65) | Większe lub równe 450 | Większe lub równe 550 | Większe lub równe 15 | - | - | |
| A656 (Gr80) | Większe lub równe 550 | Większe lub równe 660 | Większe lub równe 12 | - | - | |
Belki H-walcowane na gorąco do ram samochodowychZastosowania produktu Obudowa
Plac budowy-wieżowców
| Standard | Stopień | Kategoria produktu | Funkcje i zastosowania |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
Belka H-)
Stal kątowa Stal kanałowa) |
Charakterystyczny: Ma doskonałe spawanie, odporność na wstrząsy, odporność na uderzenia w niskich temperaturach itp. i może dodać wymagania dotyczące kierunku grubości Z15 \\ Z25, Z35.
Aplikacja: Stosowany jest głównie w filarach i-belkach nośnych-dużych projektów budowlanych, takich jak-wieżowce,-bardzo wysokie budynki,-wielkorozpiętościowe stadiony, lotniska, centra kongresowe i konstrukcje stalowe. |
| GB/T 19879 |
Q345GJC, Q345GJD, Q345GJE, Q390GJC, Q390GJD, Q390GJE, Q420GJC, Q420GJD, Q420GJE, Q460GJC, Q460GJD, Q460GJE
|
||
| JIS G3136 |
SN400A, SN400B, SN400C, SN490B, SN490C
|
||
| EN 10025-2 |
S235JR/S235J0,S275JR/S275J0/S275J2,S355JR/S355JR0/S355JR2,S355K2,S450J0
|
||
| EN 10025-4 |
S275M, S275ML, S355M, S355ML, S420M, S420ML, S460M, S460ML
|
||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 | ||
| ASTM A572/A572M | A572(Gr50),A572(Gr55),A572(Gr60),A572(Gr65) |
Pole dla wieżowców-Zastosowania produktów Obudowa
Pole konstrukcji stalowej kotła
| Standard | Stopień | Kategoria produktu | Funkcje i zastosowania |
| GB/T 1591 | Q355B/NB, Q390B/NB, Q420B/NB, Q460B/NB |
Belka H-
Stal kątowa
Stal kanałowa |
Charakterystyczny: Wysoka wytrzymałość i odporność na uderzenia, dobra odporność na zmęczenie, wytrzymałość w niskich temperaturach, odporność na korozję atmosferyczną i dobra spawalność.
Aplikacja: Stosowany głównie w stalowej ramie kotła i sztywnej belce kotła. |
| GB/T700 | Q235B | ||
| JIS G3101 | SS400, SS490, SS540 | ||
| JIS G3136 | SN400 (A, B, C), SN490 (B, C) | ||
| JIS G3106 | SM400A/B/C, SM490A/B/C, SM490YA/YB, SM520B/C, SM570 | ||
| EN 10025-2 | S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2, S450J0 | ||
| GOST 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| GOST 27772 | C235-C375,C345K | ||
| GOST 19281 | C265-C440 |
Pole konstrukcji stalowej kotła Zastosowania produktu Obudowa
Profil stalowy do wózka widłowego
Dostępna klasa, specyfikacja i zastosowania
| Stopień | Specyfikacja | Standard dostawy | Funkcje i zastosowania |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 i techniczne warunki dostawy użytkownika
|
Produkt ma wysokie wymagania dotyczące twardości powierzchni, wytrzymałości w niskich temperaturach, tolerancji wielkości i odchylenia kształtu. Stosowany jest głównie do produkcji portalu do wózków widłowych. |
| MGC490C | J120-J160 |
Właściwości mechaniczne i technologiczne
| Stopień | Granica plastyczności ReL/MPa | Wytrzymałość na rozciąganie Rm/MPa |
Wydłużenie A/% |
Energia uderzenia |
Twardość HB |
Próba zginania na zimno w temperaturze 180 stopni | ||
| Temperatura testowa (stopnie) | KV2 (J) | Mniejsze lub równe 16 | >16~35 | |||||
| Q460E |
Większe lub równe 440 |
Większe lub równe 550∼720 |
Większe lub równe 17 |
-30 |
Większe lub równe 34 |
- | - | - |
| MGC570C |
Większe lub równe 400 |
Większe lub równe 570 |
Większe lub równe 14 |
-5 |
Większe lub równe 27 |
Większe lub równe 170 |
d=2a |
d=3a |
| MGC490C |
Większe lub równe 335 |
Większe lub równe 490 |
Większe lub równe 16 |
0 |
Większe lub równe 34 |
Większe lub równe 140 |
d=2a |
d=3a |
Sekcja stalowa do wózków widłowych. Obudowa zastosowań produktów
Stal kątowa do wieży transmisyjnej (dostępny gatunek, specyfikacja i zastosowania)
| Stopień | Specyfikacja | Standard dostawy | Funkcje i zastosowania |
| Q235B | ∠50 - ∠360 |
GB/T700
GB/T 1591 |
Charakterystyczny: Ujemne odchylenie standardowego rozmiaru stali kątowej sieci krajowej wynosi 50% wartości podanej w GB/T 706. Standardowa stal sieci południowej i duża stal kątowa sieci krajowej wymagają dodatniego odchylenia wymiarowego i wysokiej jakości powierzchni.
Aplikacja: Stosowany głównie do produkcji wież linii przesyłowych.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Stal kątowa na wieżę transmisyjną (Właściwości mechaniczne i technologiczne)
| Stopień |
Granica plastyczności ReL (MPa)
Grubość, mm |
Wytrzymałość na rozciąganie Rm /MPa |
Wydłużenie A/%
|
Podłużna energia uderzenia KV2 (J) |
Próba zginania na zimno w temperaturze 180 stopni | ||
|
Mniejsze lub równe 16 |
>16∼40 |
>16∼40 |
(20 stopni i 0 stopni) KV2/J |
Mniejsze lub równe 16 | >16∼40 | ||
| Q235B |
Większe lub równe 235 |
Większe lub równe 225 |
370 ~ 500 |
Większe lub równe 26 |
Większe lub równe 26 |
d=a | |
| Q355B/C |
Większe lub równe 355 |
Większe lub równe 345 |
470 ~ 630 |
Większe lub równe 20 |
Większe lub równe 20 |
d=2a | d=3a |
| Q420B/C |
Większe lub równe 420 |
Większe lub równe 410 |
520 ~ 680 |
Większe lub równe 19 |
Większe lub równe 19 |
d=2a | d=3a |
| Q460C |
Większe lub równe 460 |
Większe lub równe 450 |
550 ~ 720 |
Większe lub równe 18 |
Większe lub równe 18 |
d=2a | d=3a |
Uwagi:1. Granica plastyczności Q235B wynosi ReH;
2. Wytrzymałość na rozciąganie stali o dużym kącie w sieci krajowej nie ma górnej granicy.
Stal kątowa do wieży transmisyjnejSprawa zastosowań produktu

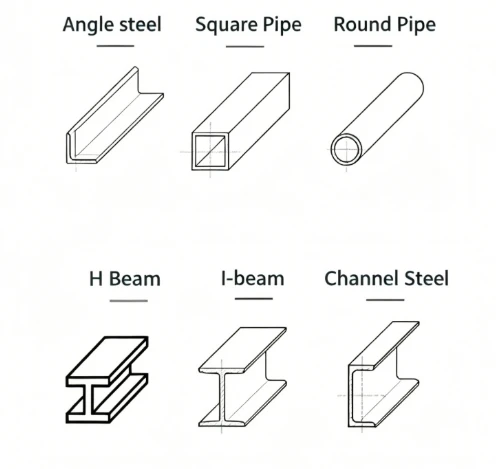

Rodzaje stali profilowej
Ja-promieniuję:Nazywana także belką H-lub belką-W, składa się z przekroju poprzecznego-w kształcie litery I. Jest szeroko stosowany w budownictwie ze względu na wysoką wytrzymałość i zdolność wytrzymywania dużych obciążeń.
Stal kątowa:Nazywany także kątownikiem, ma przekrój poprzeczny w kształcie litery L--w kształcie litery L z dwoma równymi ramionami ustawionymi pod kątem 90 stopni. Jest powszechnie stosowany w budownictwie, produkcji i zastosowaniach konstrukcyjnych.
Stal kanałowa:Ma przekrój-w kształcie litery C- i jest często używany jako konstrukcja nośna lub ramowa w budownictwie. Zapewnia doskonałą nośność-i jest bardzo wszechstronna.
Stal-w kształcie litery U:Jak sama nazwa wskazuje, ma on przekrój-w kształcie litery U-. Jest szeroko stosowany w konstrukcji konstrukcji wsporczych, takich jak ściany szkieletowe i belki. Zapewnia wysoką wytrzymałość i stabilność.
Płaska stal:Nazywane również płaskownikami, mają kształt prostokątny-o ostrych krawędziach. Są powszechnie stosowane w budownictwie, produkcji i wytwarzaniu ze względu na łatwość obsługi i wszechstronność.
Stal w kształcie litery T-:Ma przekrój-w kształcie litery T-i często jest używany jako podpora lub element konstrukcyjny w budownictwie. Zapewnia dobrą nośność-i sztywność.
Stal w kształcie litery H-:Podobnie jak belka dwuteowa-ma przekrój-w kształcie litery H-. Jest powszechnie stosowany w budownictwie i zastosowaniach konstrukcyjnych ze względu na jego wysoką wytrzymałość i nośność.-
Stal w kształcie litery Z-:Zwane także płatwiami-Z, mają przekrój-w kształcie litery Z-i są powszechnie stosowane w budownictwie jako ramy dachowe lub elementy nośne ścian. Zapewniają doskonałe wsparcie strukturalne i stabilność.
Stal szynowa:Został zaprojektowany specjalnie do torów kolejowych, zapewniając stabilność i trwałość. Jest wykonany z-wysokiej jakości stali, która wytrzymuje duże obciążenia i ciągłe użytkowanie.
Stal okrągła:Ma okrągły przekrój-i jest używany w różnych zastosowaniach, takich jak rury, słupy i podpory konstrukcyjne. Zaokrąglony kształt zapewnia wytrzymałość i stabilność.
Jako jeden z wiodących producentów i dostawców stali profilowej w Chinach, serdecznie zapraszamy do zakupu stali profilowej w magazynie tutaj i otrzymania bezpłatnej próbki z naszej fabryki. Wszystkie produkty niestandardowe charakteryzują się wysoką jakością i niską ceną.
Profile stalowe dla zielonych budynków, Profile stalowe dla wsparcia technicznego, Profile stalowe dla wyspecjalizowanych wymagań
